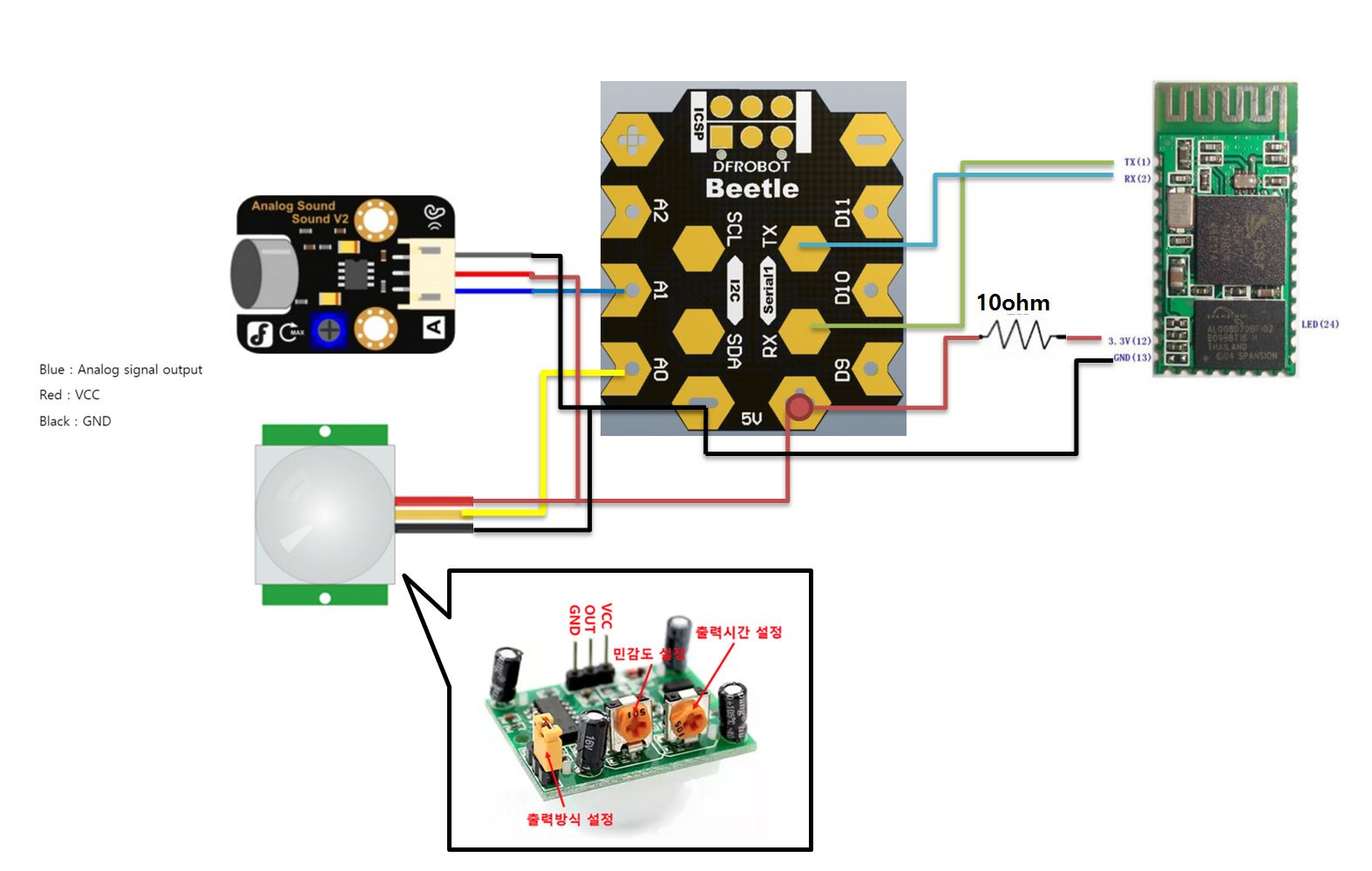

회로 구성

부품 리스트 (eleparts)

베터리 :https://www.eleparts.co.kr/EPX3CDU7  7920원

**

메인보드(beetle)  https://www.icbanq.com/P005672697/S   9400원   (beetle)

BT(HC-06)  http://storefarm.naver.com/domekit/products/292087405  6000원 모듈

– HC-06 borad의 경우 5V를 바로 물리면 동작을 하지 않아서 저항 10옴을 달아서 동작 하도록 함.

마이크 -http://www.icbanq.com/P005605445          - ADC input 8200 (마이크)

움직임 감지센서  http://storefarm.naver.com/domekit/products/291854067  ADC 사용(4000원)

기본 source code ( BT test)

void setup() {
  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);   //uart
  Serial1.begin(9600);  // bt
  Serial1.println("AT+NAMEbeetle");
}

// the loop routine runs over and over again forever:
void loop() {
  if(Serial1.available())
   Serial.println((char)Serial1.read());
}

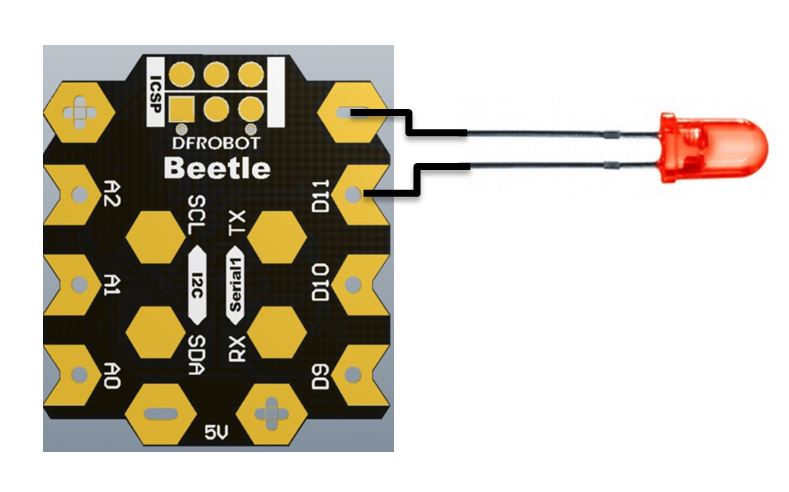

LED blink

void setup() {
  // put your setup code here, to run once:
  pinMode(11, OUTPUT);
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(11, HIGH);
  delay(1000);
  digitalWrite(11, LOW);
  delay(1000);
}
