Tinyduino(타이니두이노) - 03-5. bluetoothchat program연결 with BT

최대 1 분 소요

BLE를 사용해서 SPP와 유사한 기능을 구현하기로 했던것은 일단 일정상 뒤로 미루기로 했다.

메가솔루션

http://www.mechasolution.com/shop/goods/goods_view.php?goodsno=466&category=001011

타이니두이노 본래 싸이트 참조

https://tiny-circuits.com/learn/tinyshield-bt

이전까지 쓰던 3세대 BT 모듈이다..

bluetooth chat program을 Phone에 올리고 아래 코드를 타이니두이노에 쓰게 되면..

모.. 에코 기능을 할것 같다..


1234567891011121314	` void setup() { Serial.begin(57600); } void loop() { if (Serial.available()) { Serial.print(“The character typed is: “); Serial.write(Serial.read()); Serial.println(“”); } }`

일단 해보자구 ^^;

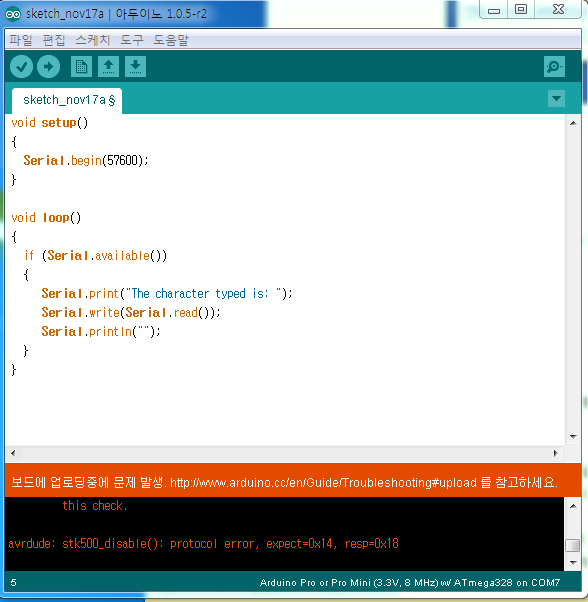

타이니두이노 보드, usb 확장보드, BT 보드를 연결해서 USB로 연결해서 바이너리 다운로드시 아래와 같은 문제가 발생한다

BT 모듈과 USB 모듈이 둘다 동일 serial포트를 써서 생기는 문제인걸로.. BT을 우선 빼고 프로그램을 해보자.

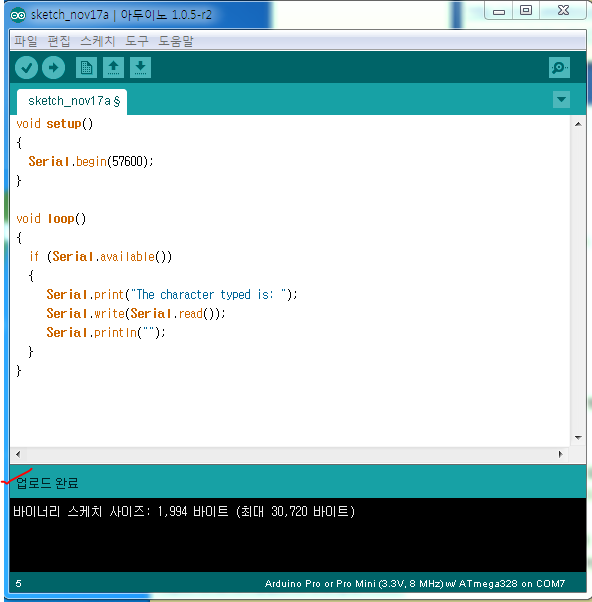

잘된다.. ^^;

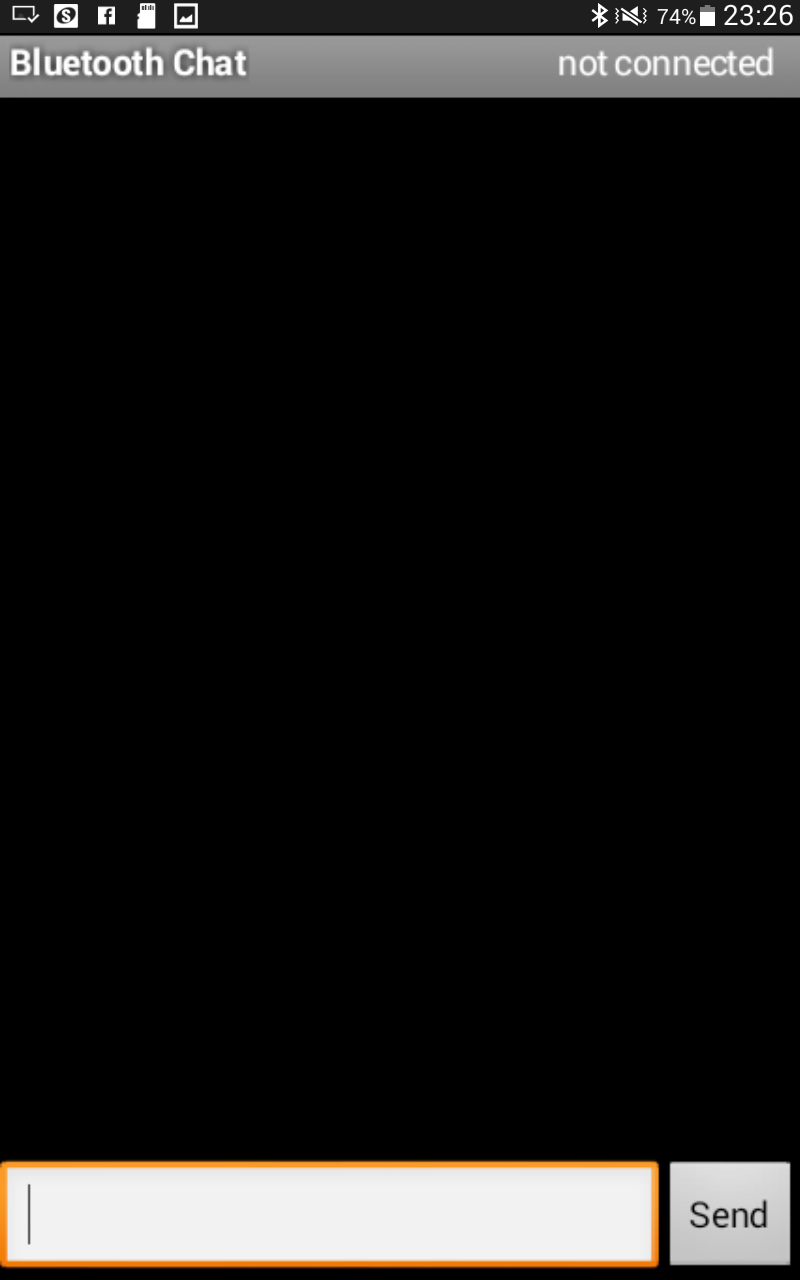

우선 만들었던 안드로이드 툴을 실행한다.

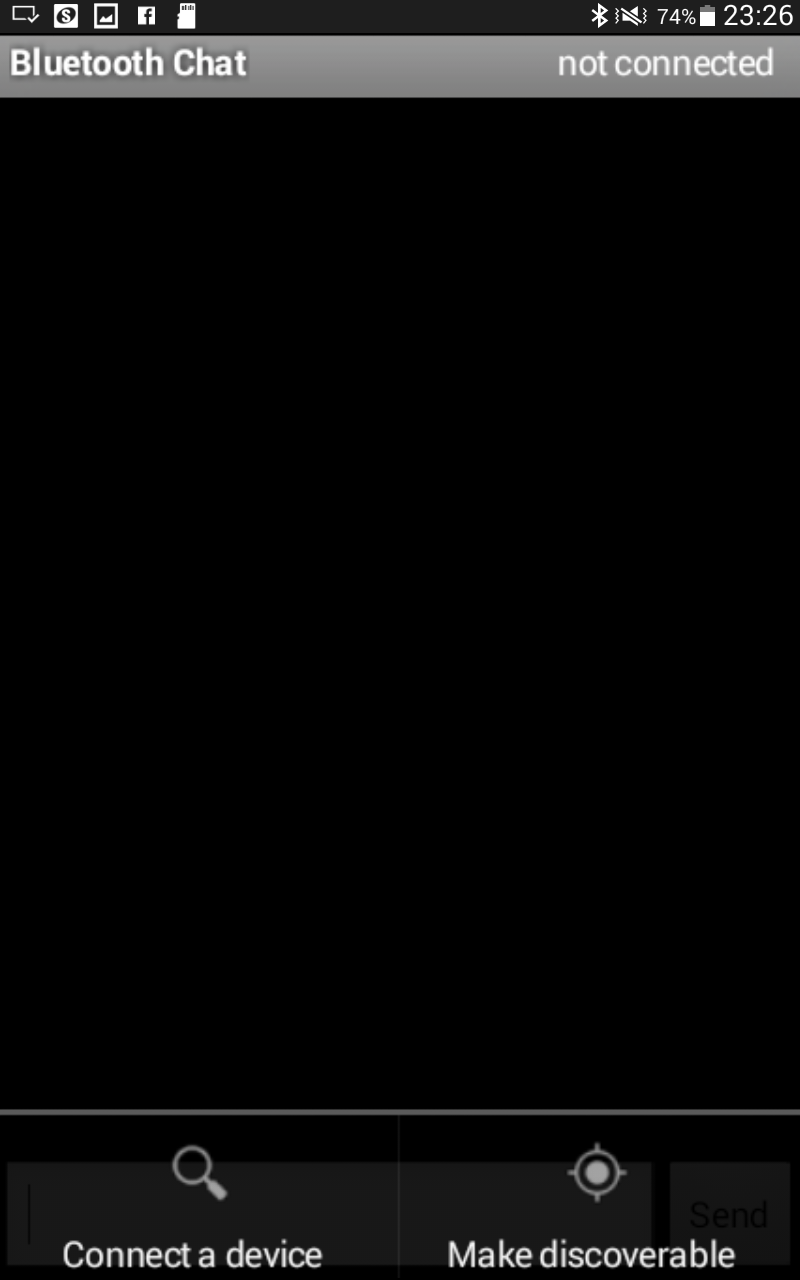

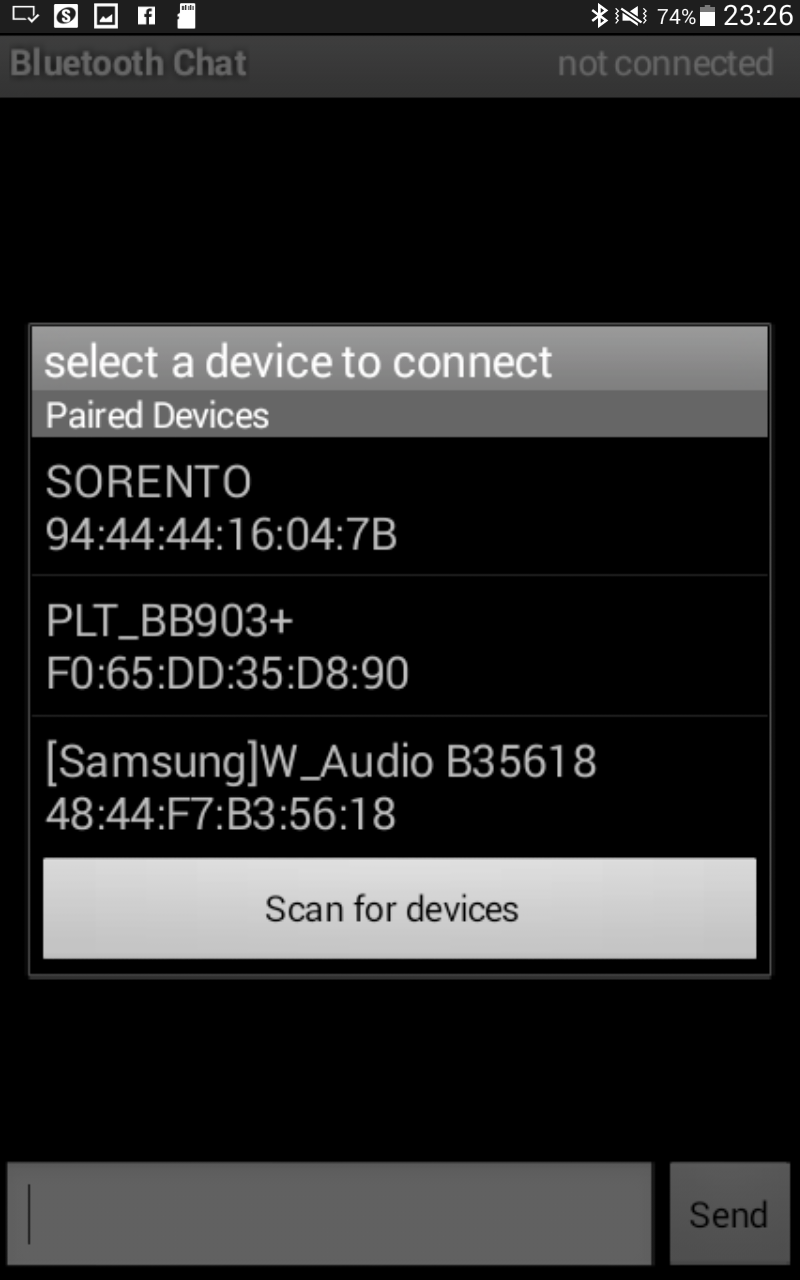

메뉴키를 눌러서 디바이스를 찾는다.

스켄 디바이스를 클릭하고

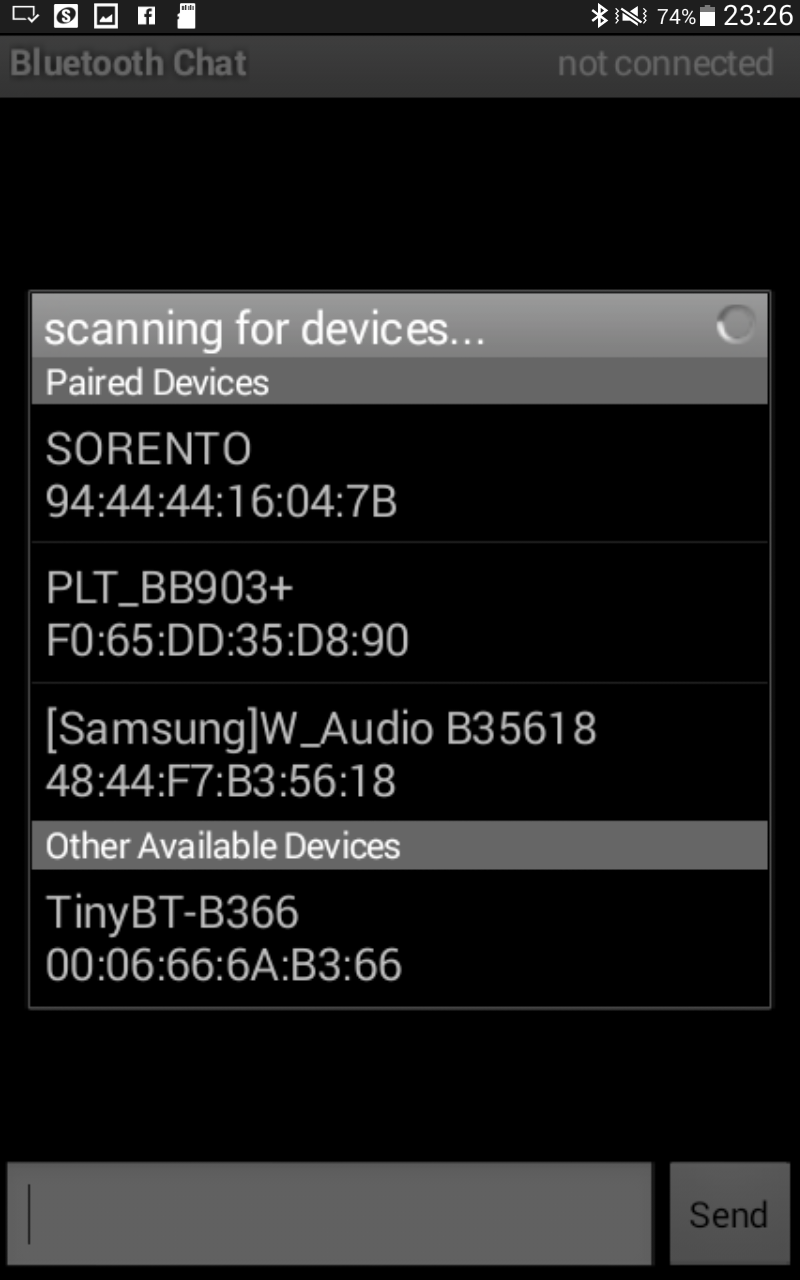

아래와 같이 디바이스를 찾고

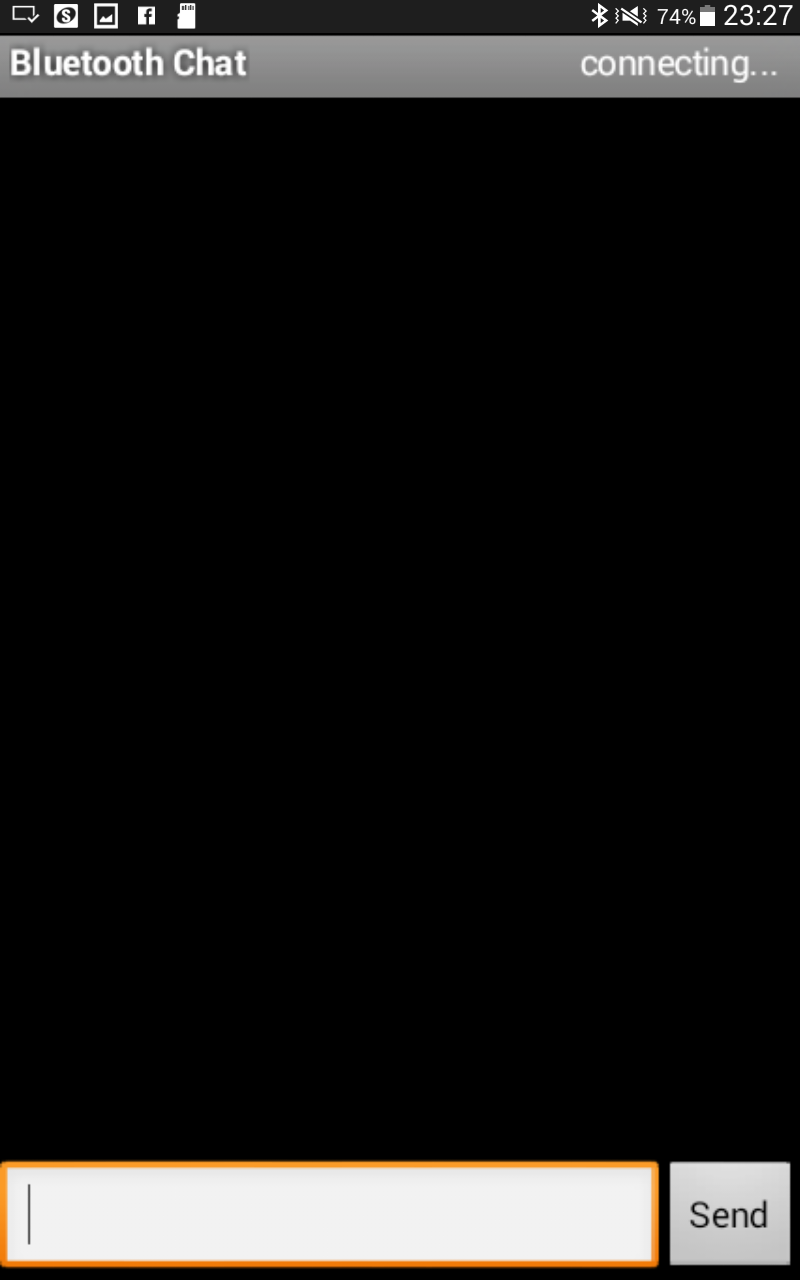

커넥트를 눌르면… 연결을 시도한다.. ^^;

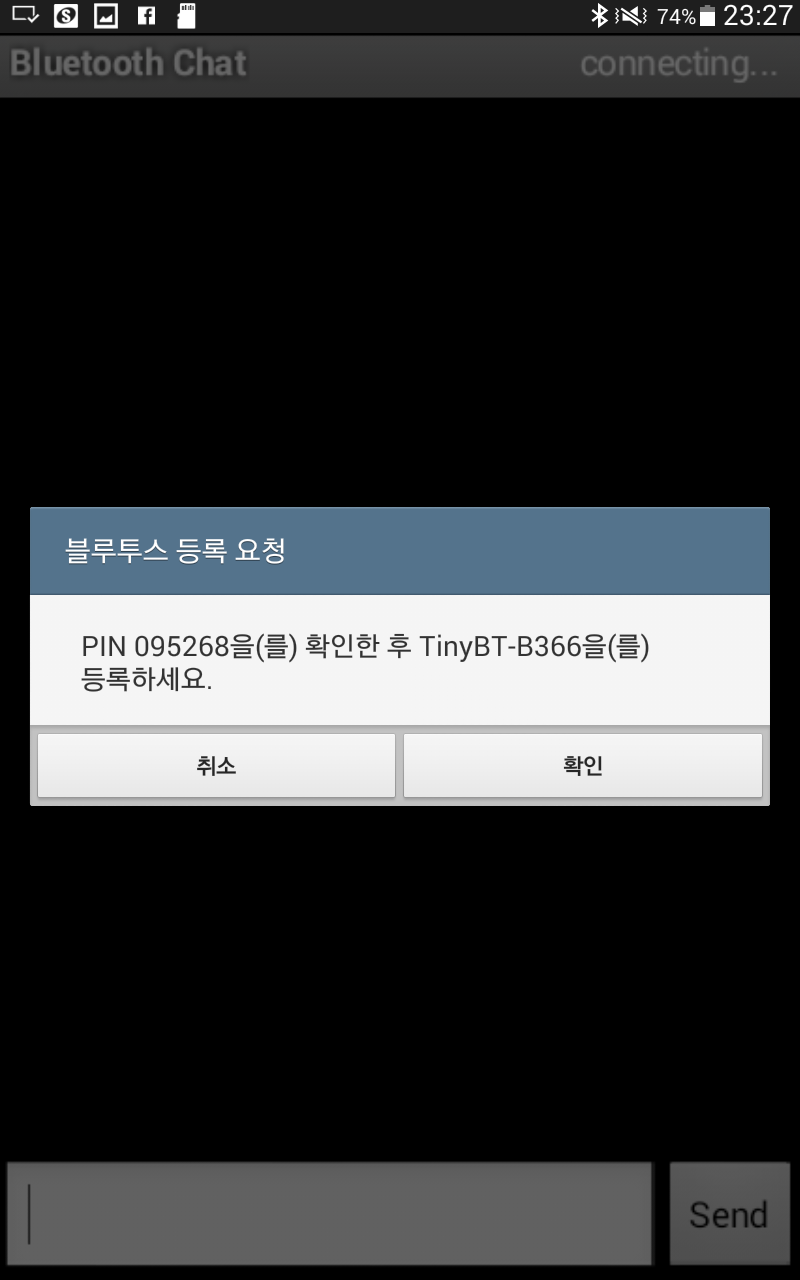

연결할꺼냐고 묻고..

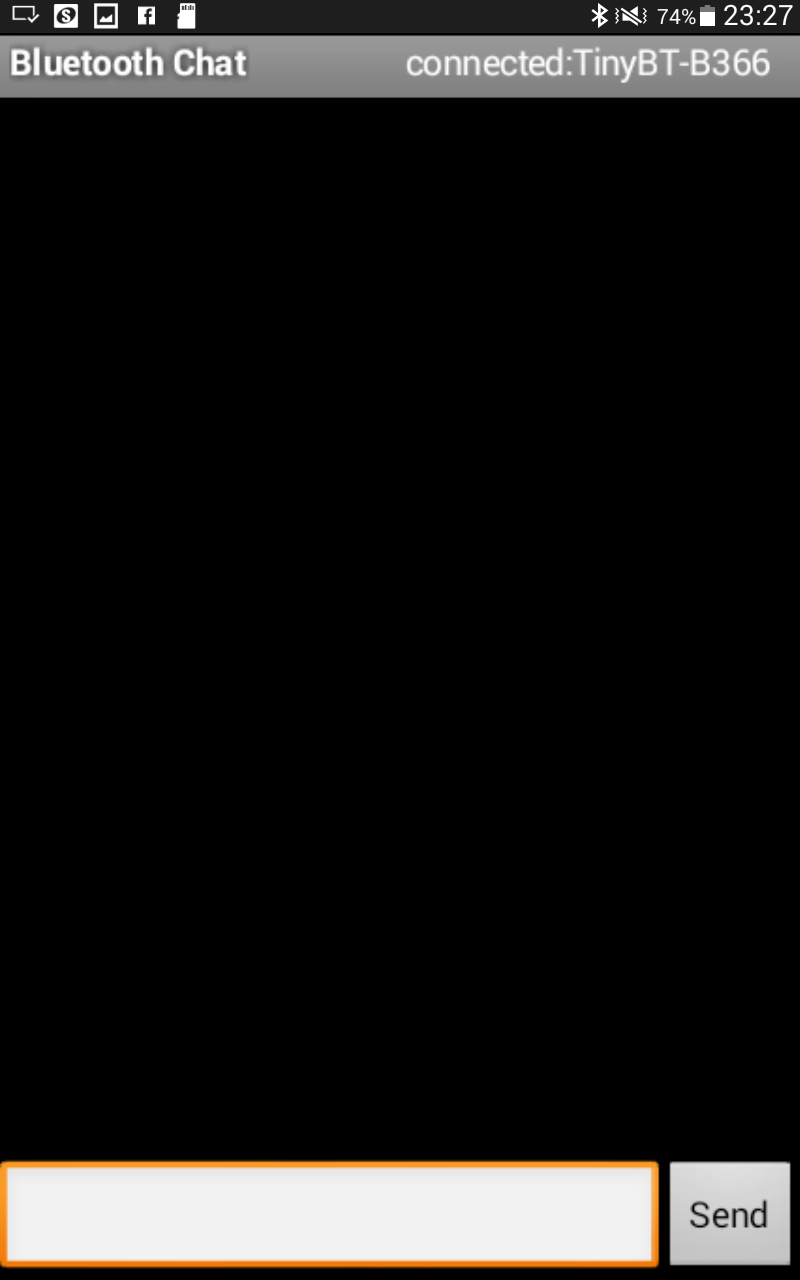

살짝쿵 연결을 한다.

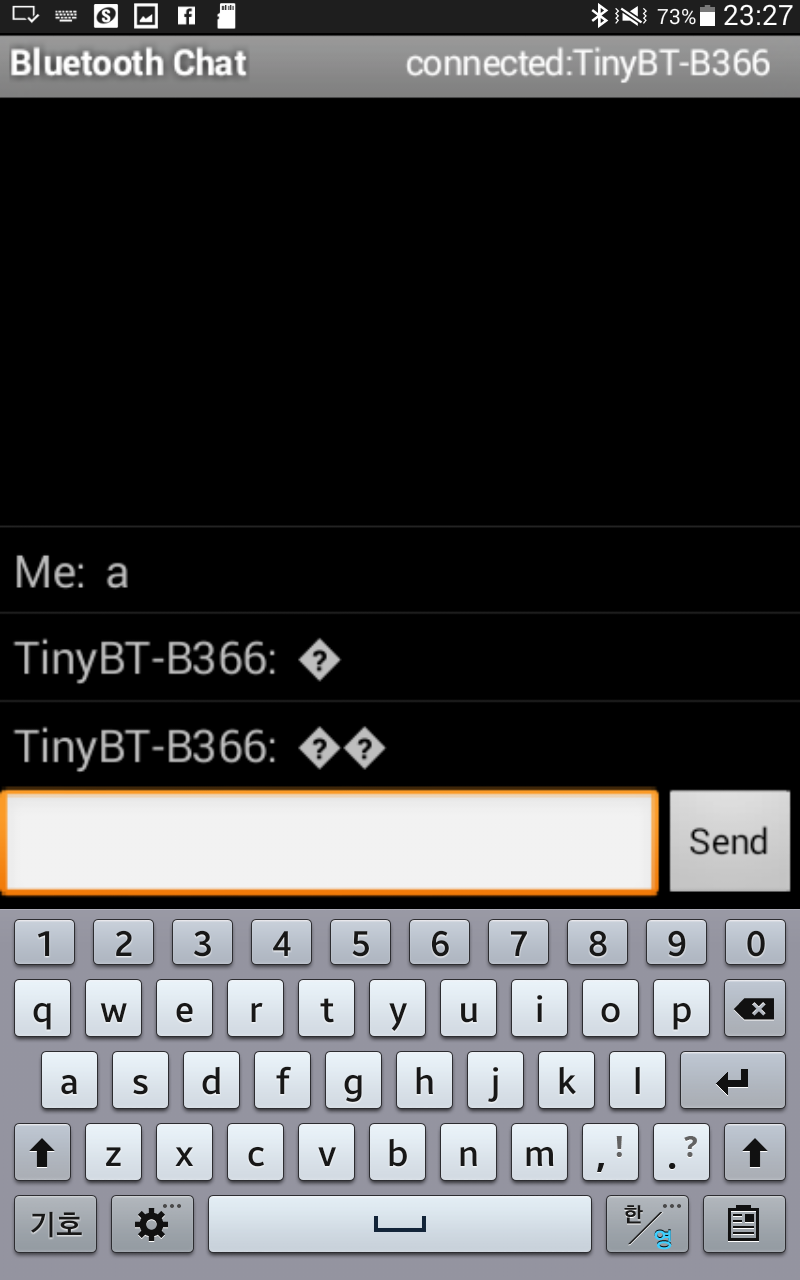

연결이후 메세지를 보내면 답변은 오는데.. 잉.. 저거 모지.. ㅡ.ㅡ; 자.. 이건 바로 분석들어간다 ^^;

아마 baud rate 차이에서 생기는 문제로 확인해 보자..

일단 신호가 간다고 생각하고 바로 다른 작업에 들어가 보자. ^^; (분석은 좀 나중에.. ㅡ.ㅡ;
