turnigy(DJT) D4FR 바인딩.
step1…
D4RF 연결을 위한 spec 찾기.. 아웅..이게. 몇년전 모델인지 모르것지만. hobbyking에도 제품 리스트 없어지고 FR-sky.com에도 manual이 없어서 삽질만 했다… google 신도 제대로 물어보지 않으면 안갈켜 준다는걸 뼈저리게 느낌.

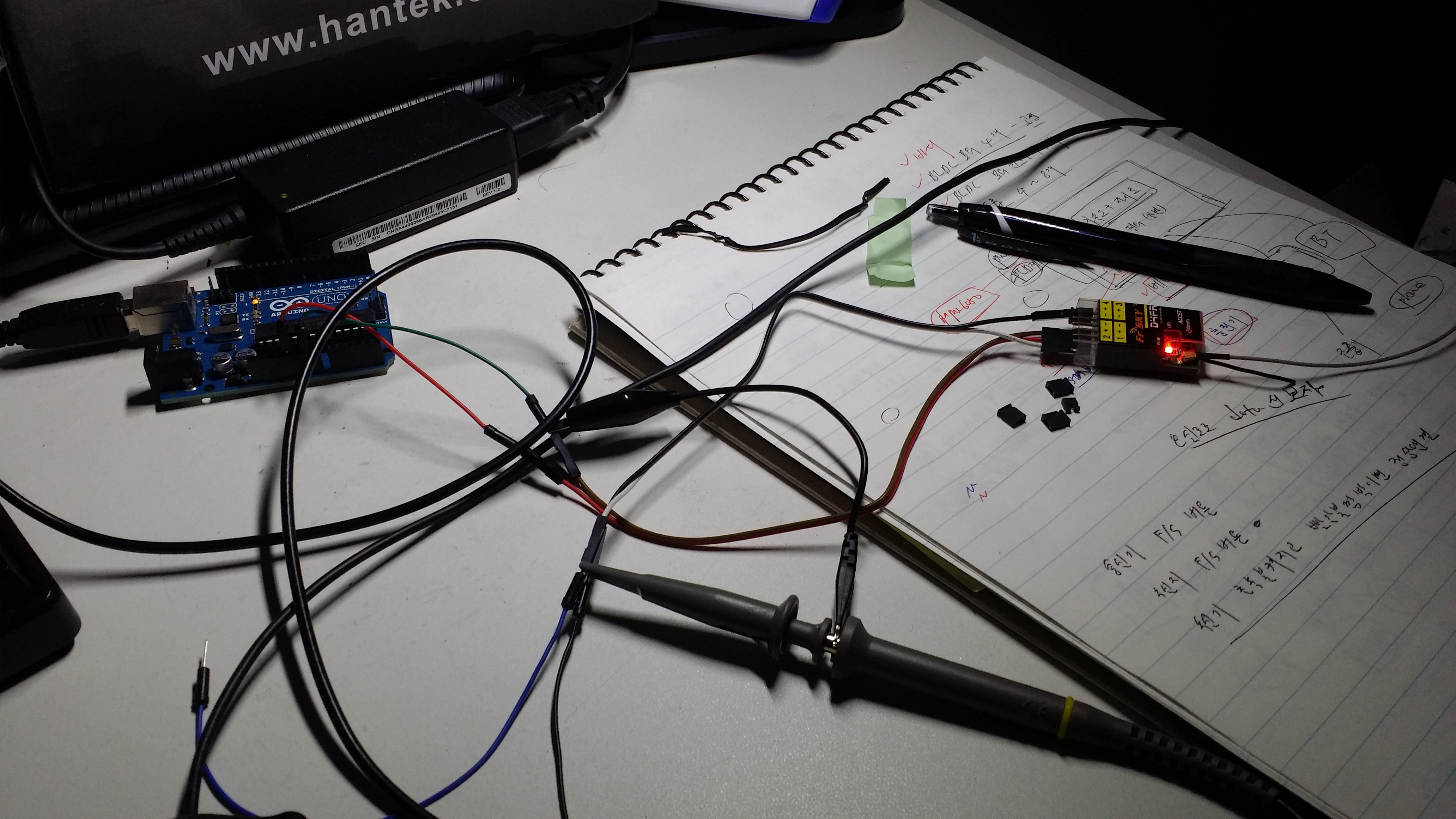

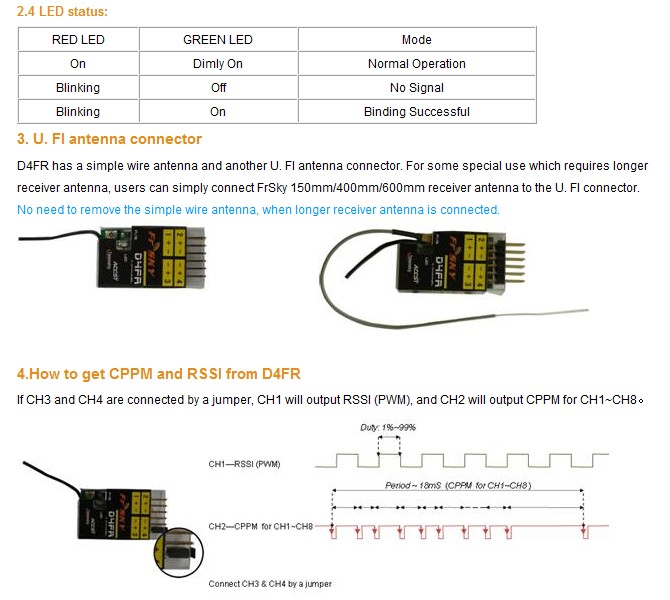

일단 설명서 대로 PPM test를 위해 3,4번 쇼트시키고 2번에서 PPM data를 추출해 보자..

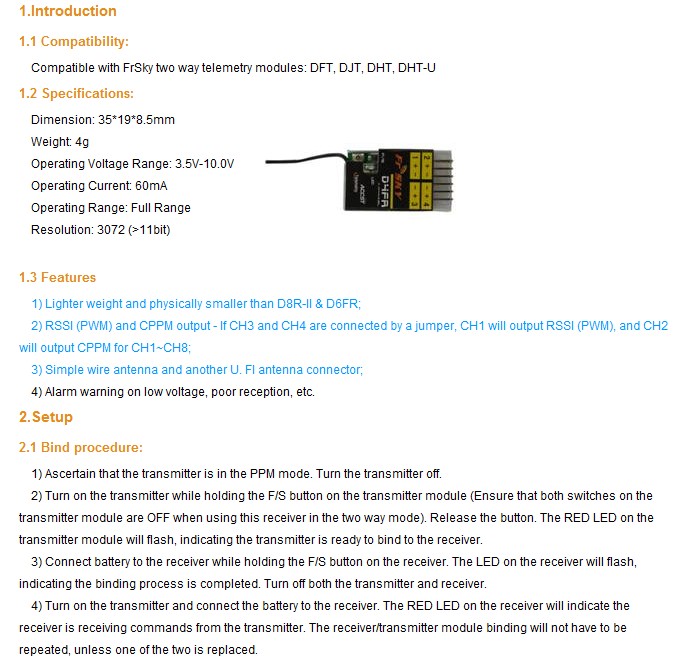

frsky-d4fr.pdf
쩝 송신기랑 페어링을 맞춰야 하는데 ㅡ.ㅡ;
Frsky\_DFT.pdf
자…. 바인딩 시작을 해보자…

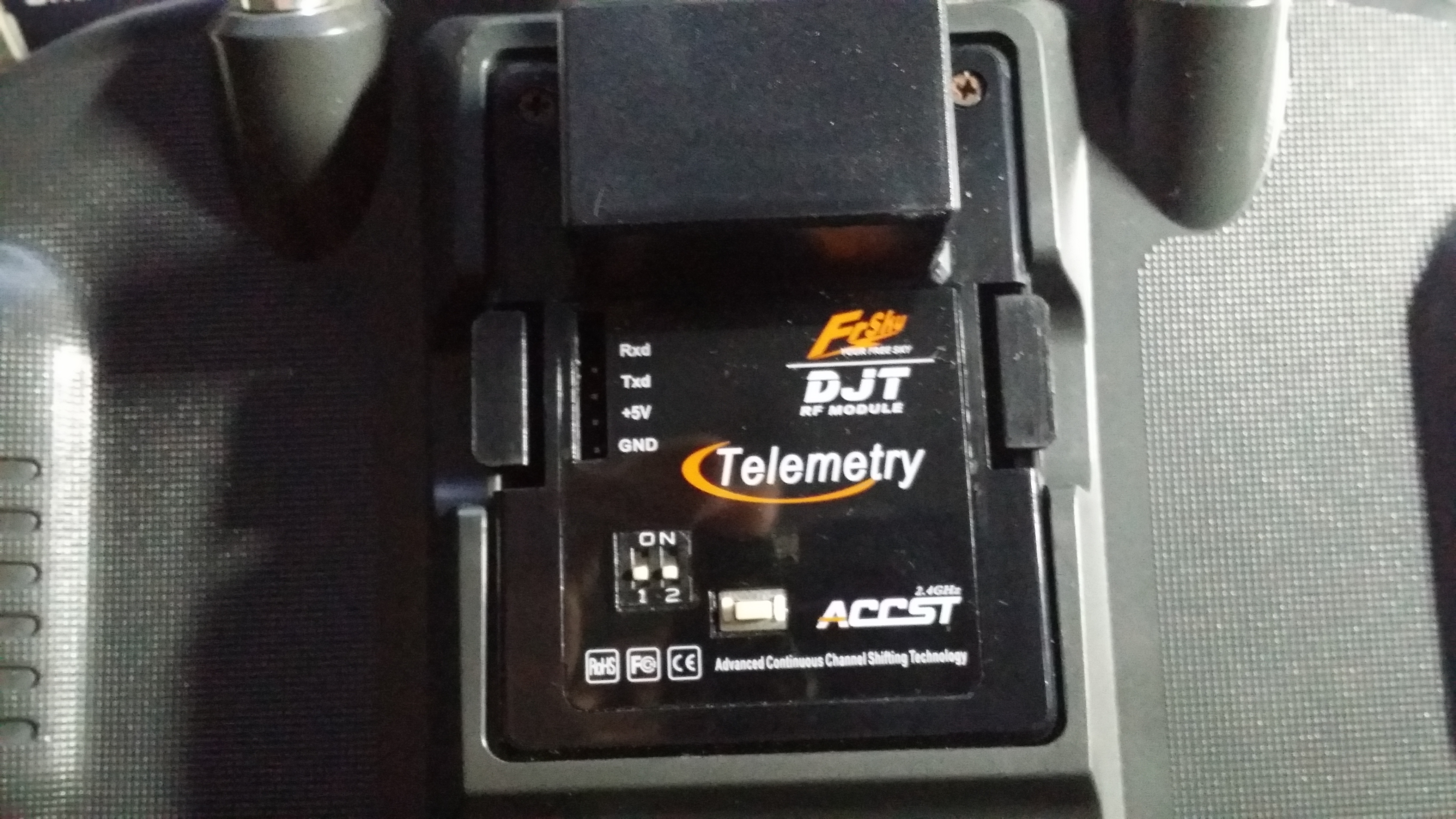

- Turnigy에 연결된 DJT 를 아래와 같이 1,2번을 off로 두고 버튼 눌른상태에서 전원 인가.

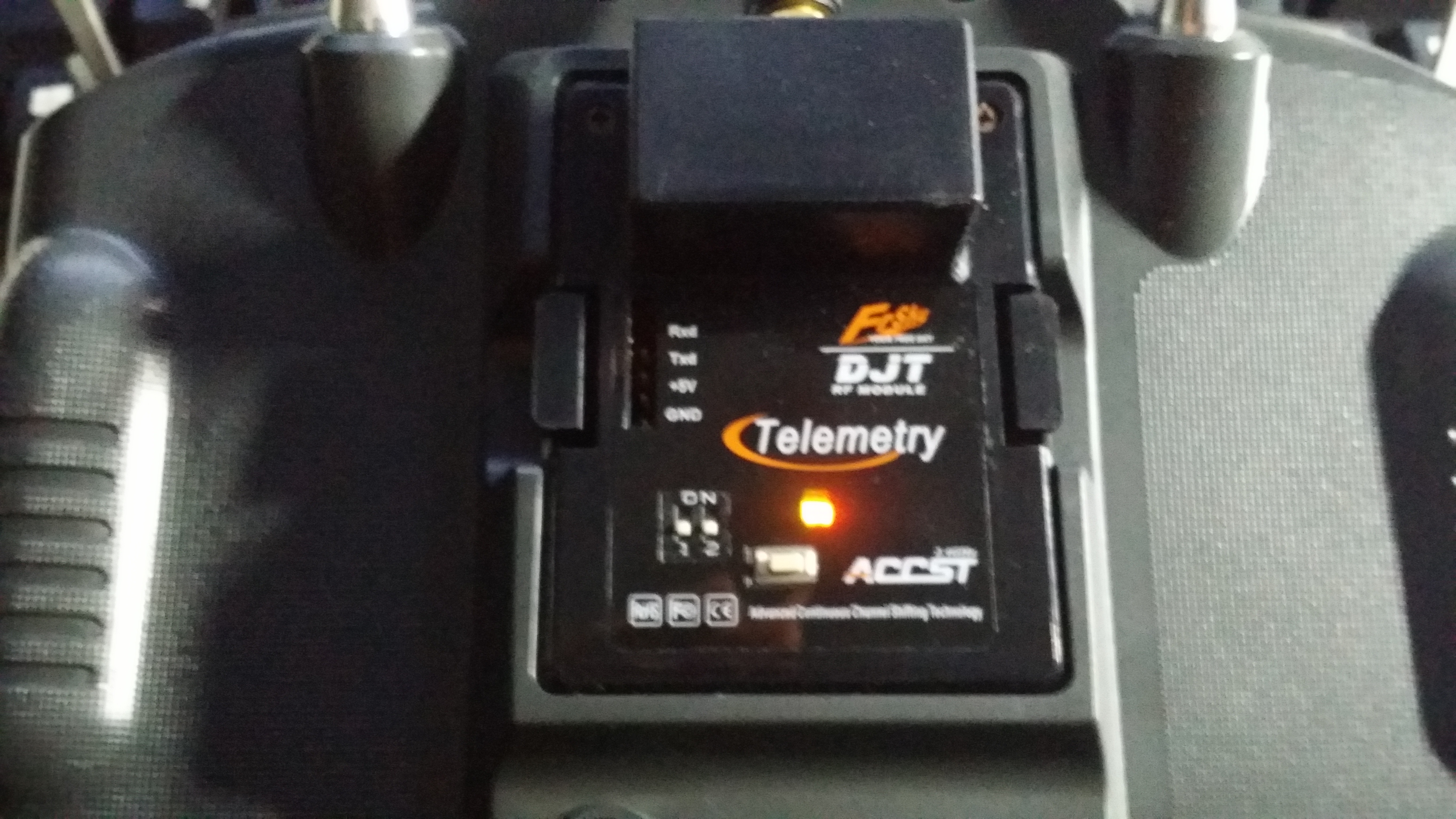

– 그럼 불이 반짝반짝이면서 소리가 나면서 연결 준비

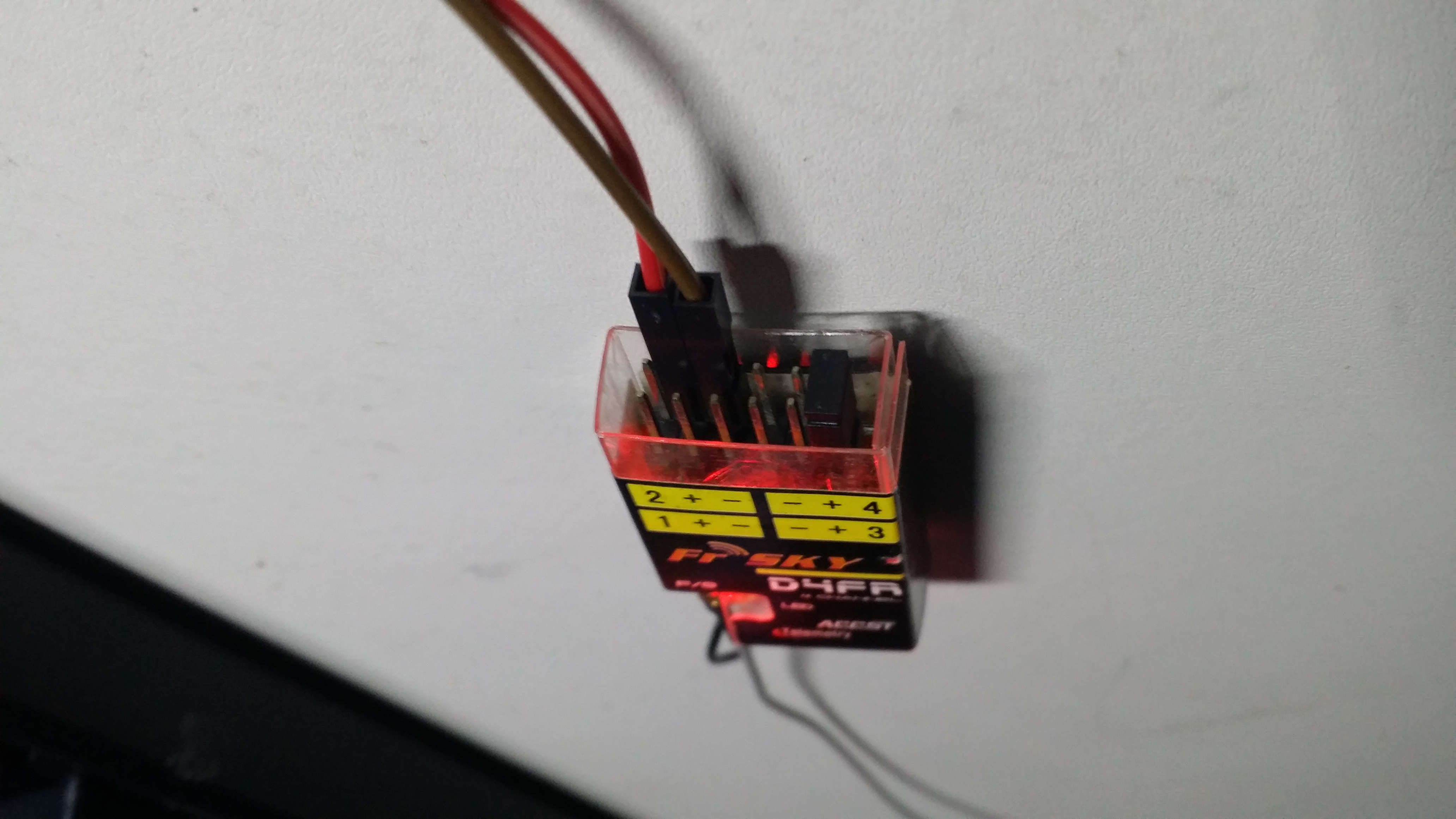

- D4FR(수신기)을 아래와 같이 3,4번 시그널 핀을 쇼트 시키고 2번+,-에 5V, GND 연결하면 전원인가다.
페어링을 위해서 검은색 버튼을 누르고 전원 인가..

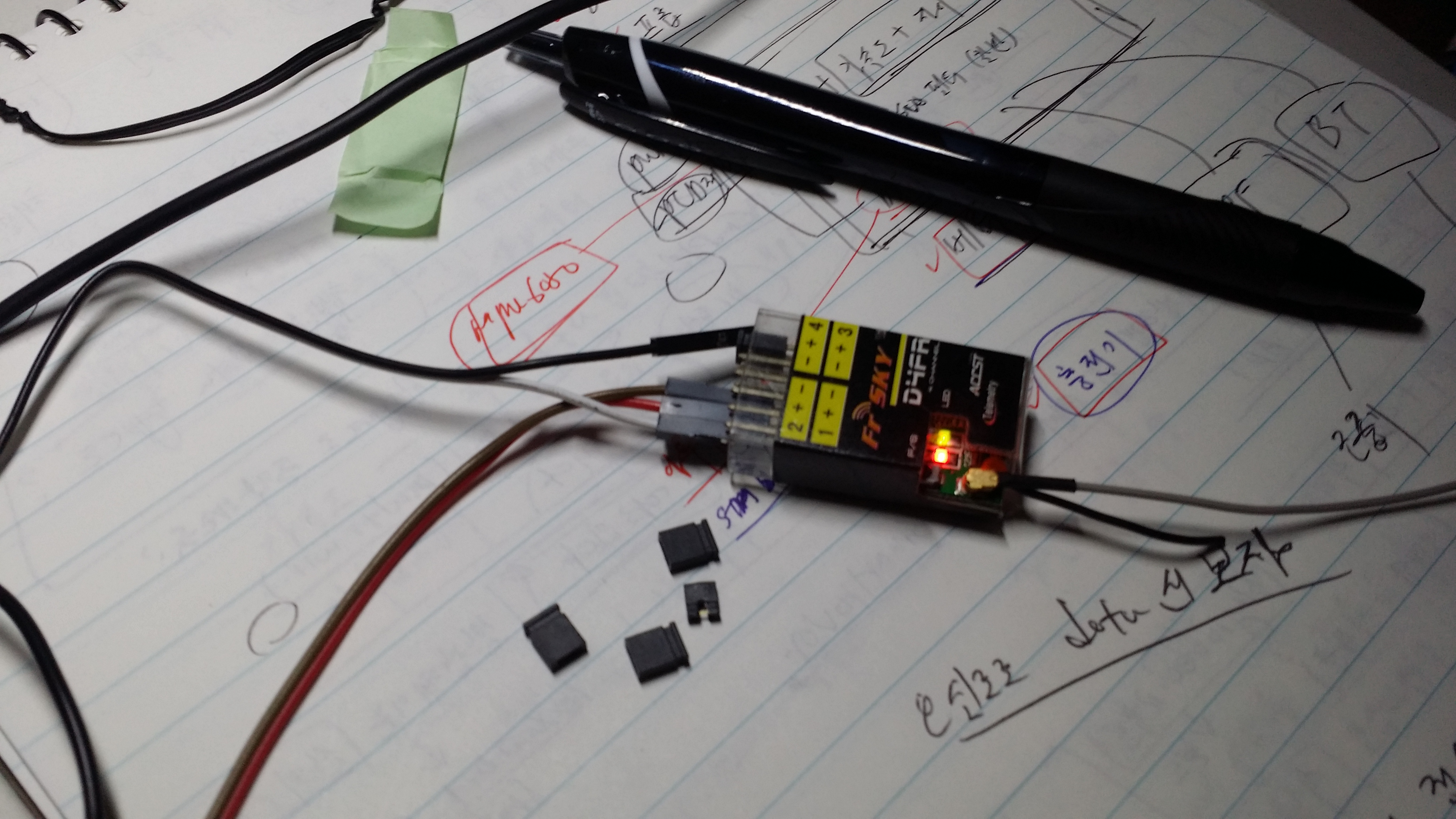

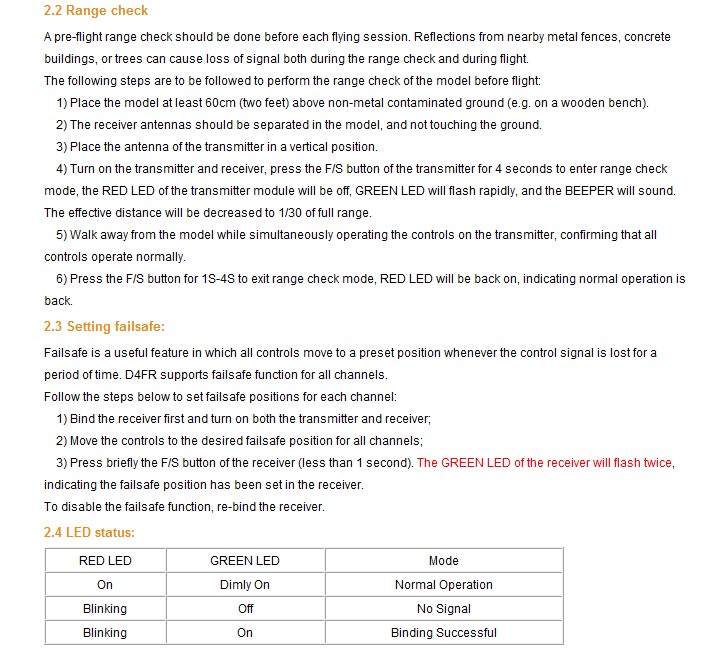

– 수신기쪽 초록불 빨간불이 켜지고 빨간불 깜빡이면 정상적으로 바인딩 된것임. (초록불 ON, 빨간불 깜빡임 – bind상태)
- 둘다 끄고 수신기만 켜면 빨간불이 깜빡이고 송신기를 켜면 수신기의 빨간불이 깜빡이는걸 멈춘다..
연결된거구 …

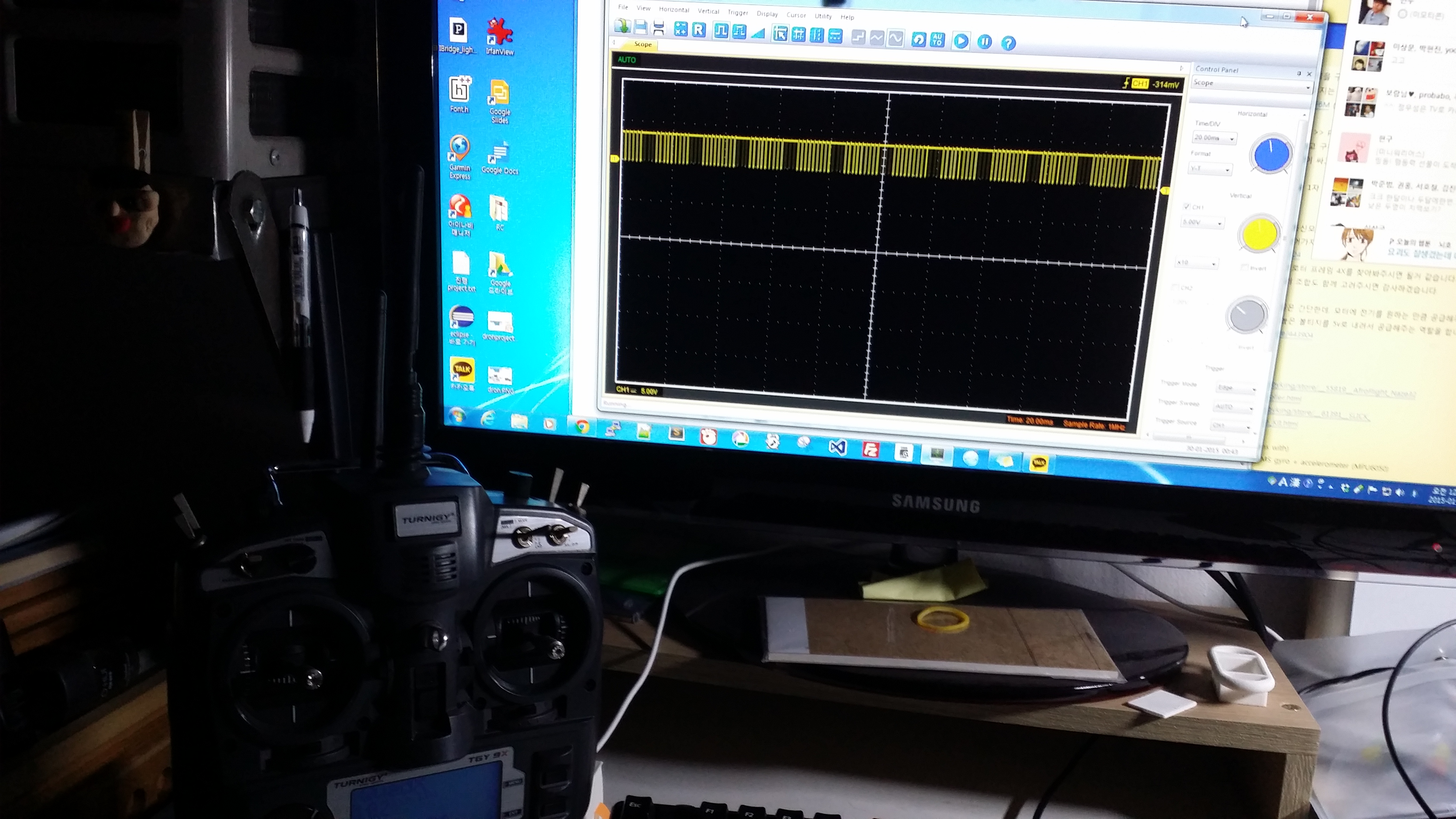

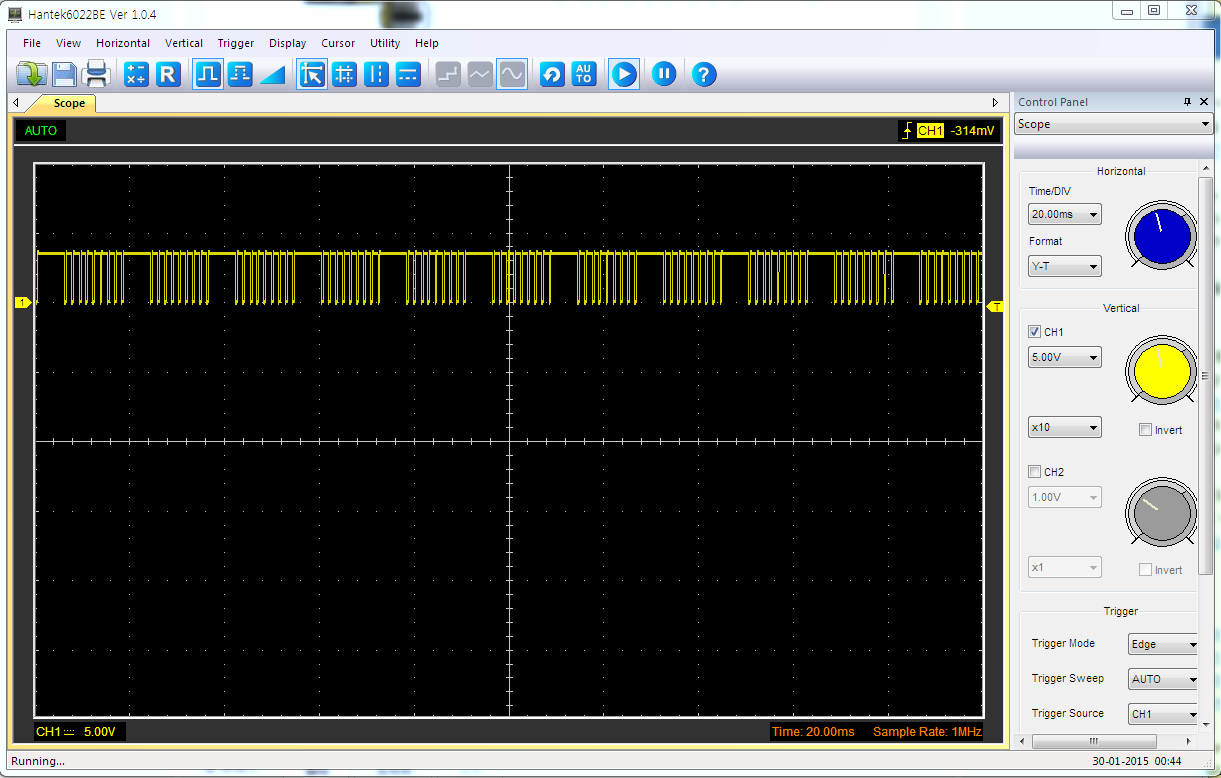

2번시그널 핀으로 아래와 같은 파형이 나오는걸 볼수 있다…
이제 바인딩 끝…
ㅋ.. 이거 하는데 얼마나 걸린건지..
이제 아두이노에 Multiwii 포팅해 보자~
