[시작하는 드로너] Fritzing로 Multiwii PCB 만들기

1 분 소요

아두이노로 만든 multiwii 회로를 PCB로 뜰 일이 있어서.. 새로 만들어 봤다. ^^

Fritzing을 사용했고 구매는 해외 직구로 올렸다. (배송비가 PCB가격보다 비싸다 ㅜㅜ)

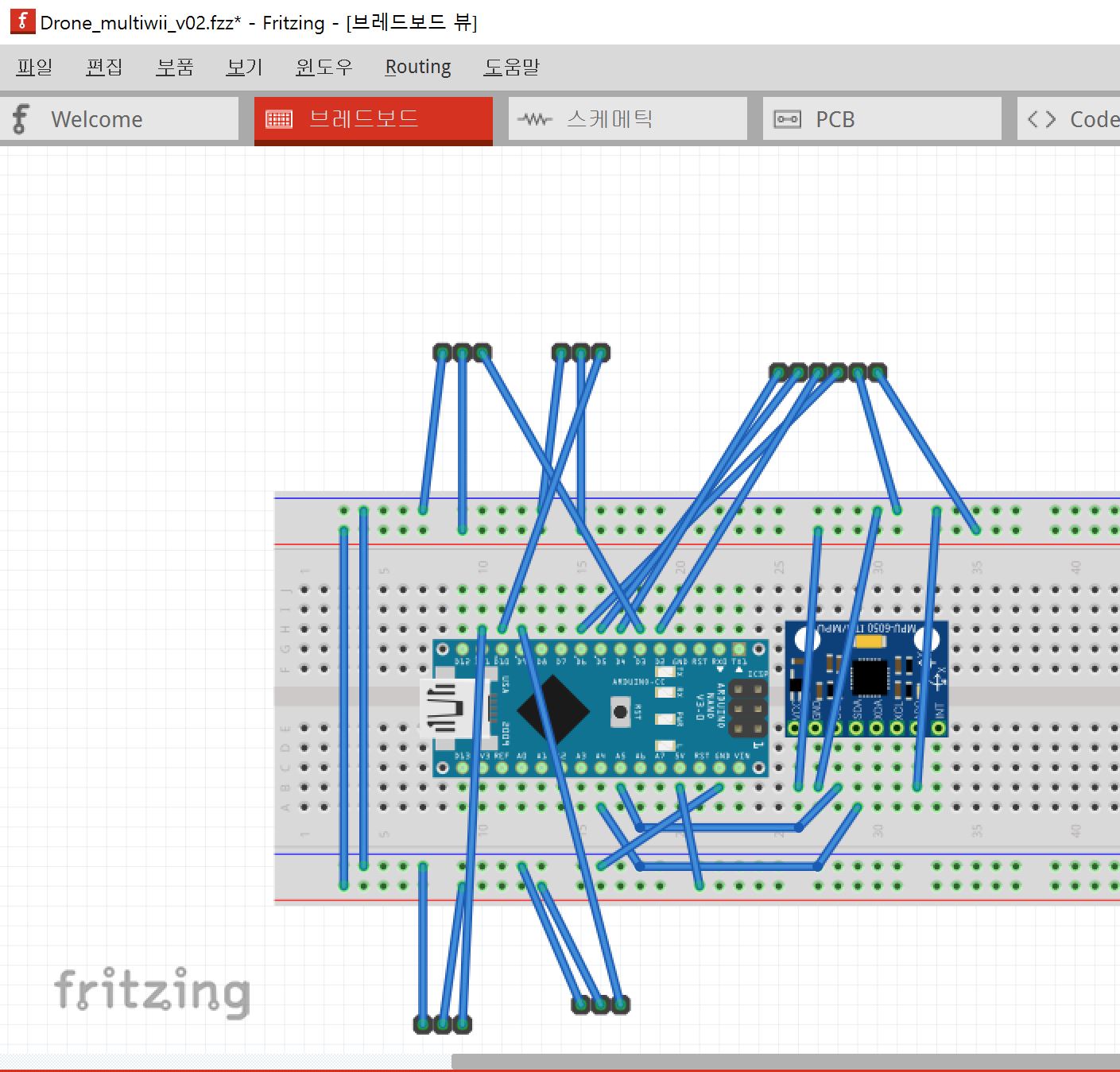

일다 Fritzing에서 대충 회로를 그린다.

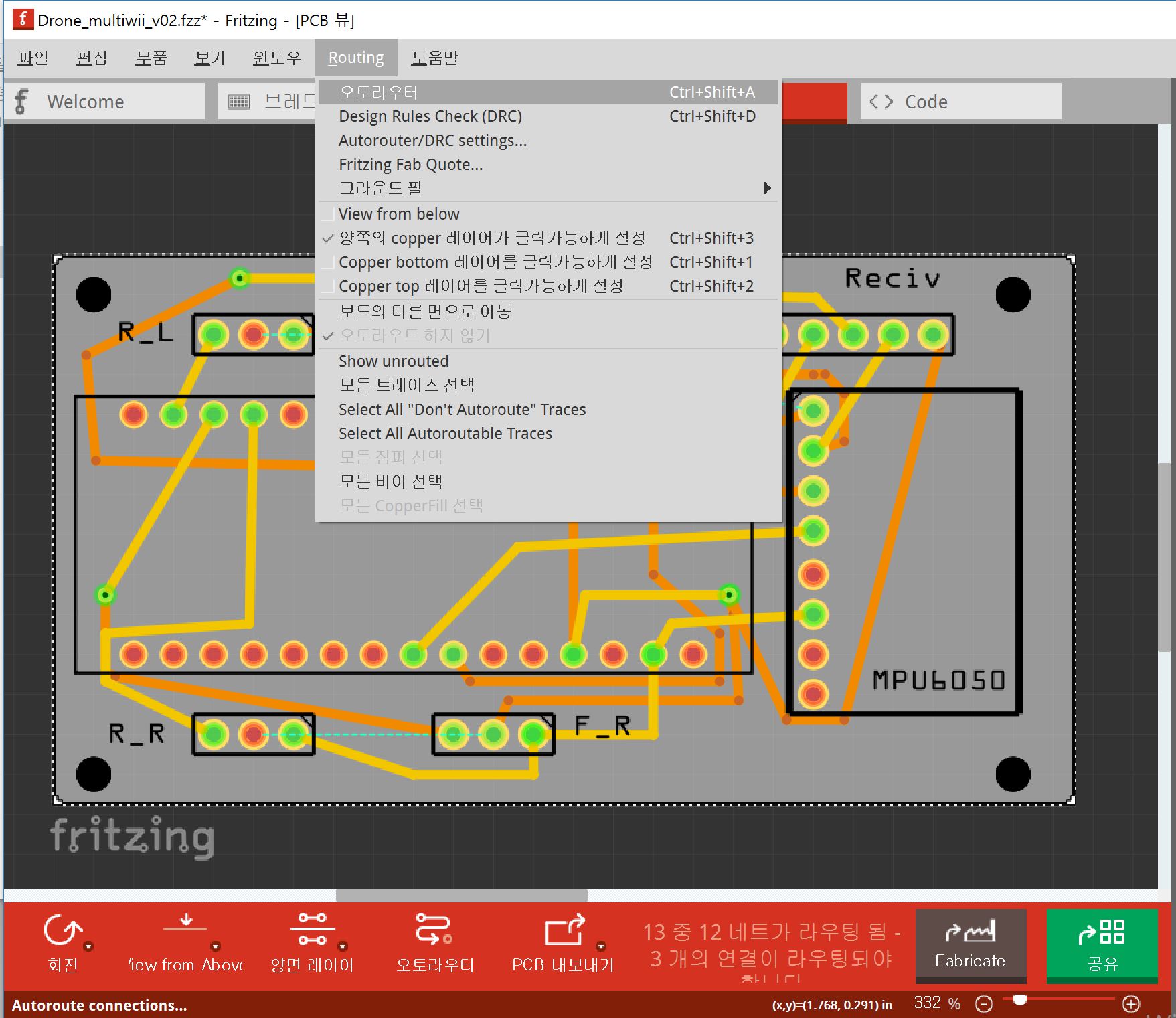

두번째로는 PCB 라우팅을 자동으로 하도록 아래 버튼을 누른다.

20170802 헐…. 프리징이 절 속였네요 ㅜㅜ

MPU6050 AD0를 GND에 연결했는데 오토 라우팅할때… 위로 연결되어서..큰 상관은 없지만 ㅜㅜ 에혀

확인해보니 MPU6050 라이브러리가 잘못되어 있었네요 떠그럴.. 그나마 1,2,3,4번은 제대로 되어 있어서 일단 패스하고

진행하면 될듯합니다. ㅜㅜ

자동 라우팅이후 제대로 되었는지 확인하는 절차를 아래와 같이 진행한다.

DRC를 해보면 어디가 어떻게 안되었다고 나오는데…보면 PCB선들이 겹치는것을 확인해 주는것이다.

이를 잘 옮겨서 위치도 바꾸고해서.. 겹치지 않도록 한다.

해당 모든 연결이 제대로 되었다면 이제 PCB를 만들어도 된다고 말을 해준다 ^^;

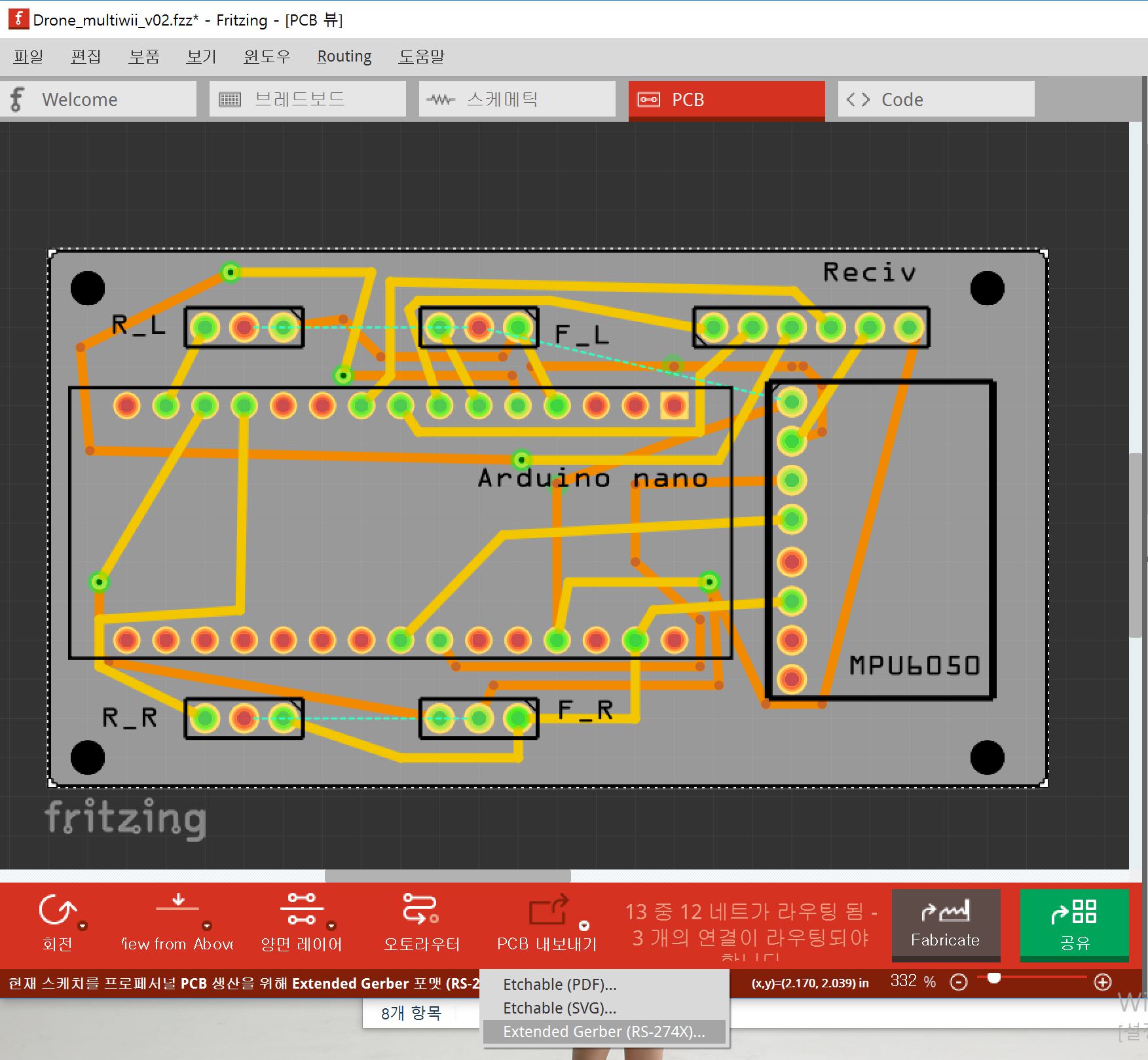

그럼 PCB업체에 보내기 위해서 아래와 같은 gerber file을 만든다..

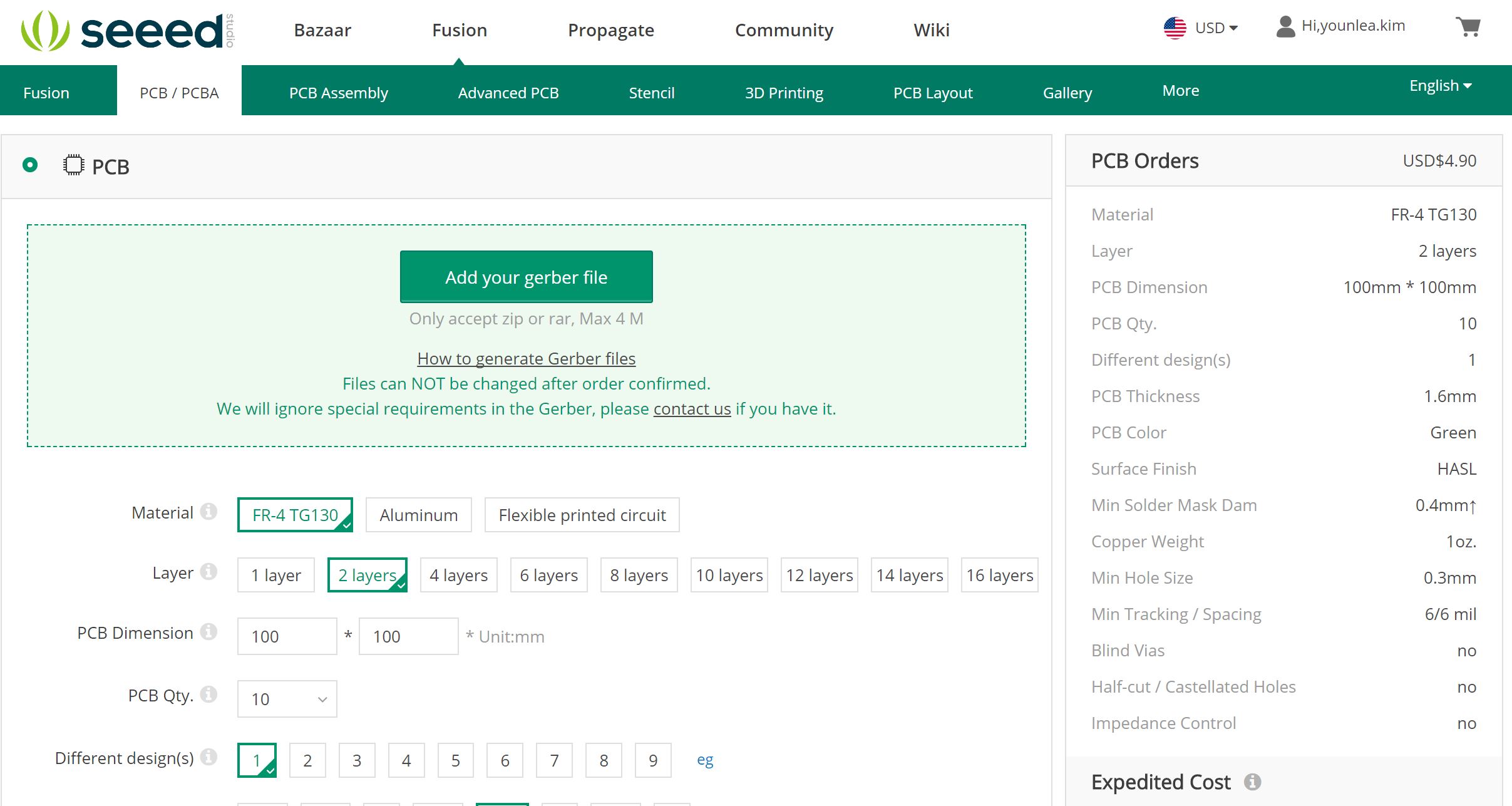

gerber file을 압축해서.. 아래 싸이트에 올리면 짜잔하고 PCB가 오게 된다.

가격은.. 대략 20장, 65*35 2layer에 16$ 그런데 배송비가 18$ ㅜㅜ

자 여기서.. 아래 두곳에서도 구매가 가능한다.

국내 디바이스 마트이다. 여기는 대충 위 PCB가 6만원돈으로 배송 가능하다. (그런데 여기도 해외에서 떠온단다. ㅡ.ㅡ;)

해외 다른 싸이트 하나더.. 여긴 내가 뚫은곳은 아니고 다른 분이 뚫은곳인듯 ^^;

혹시 몰라서.. 이번에 요청한 multiwii 관련 회로도 파일과 gerber file도 공유한다.

~~Drone\_multiwii\_v02.zip~~ (이글루스 파일 첨부, 서버 종료로 접근 불가)

~~multiwii\_v02.zip~~ (이글루스 파일 첨부, 서버 종료로 접근 불가)

이상 허접 PCB제작기 였습니다. ^^;
