frame buffer (/dev/fb0) - gstreamer streaming

source를 아래와 같이 넣고 도전.

gst-launch-1.0 -v filesrc location=/dev/fb

gst-launch-1.0 -v multifilesrc location=/dev/fb0

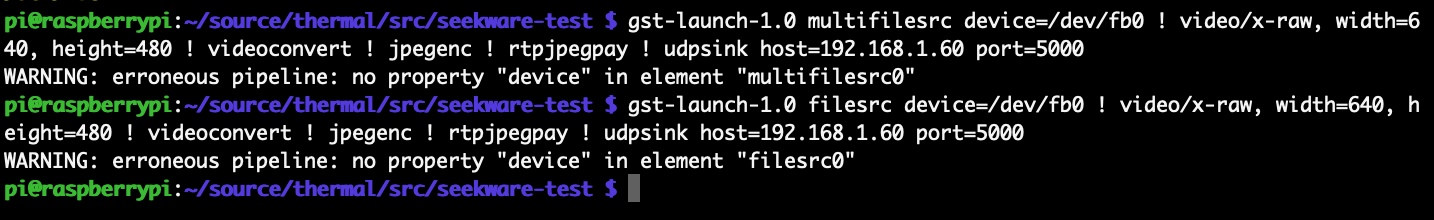

gst-launch-1.0 multifilesrc device=/dev/fb0 ! video/x-raw, width=640, height=480 ! videoconvert ! jpegenc ! rtpjpegpay ! udpsink host=192.168.1.60 port=5000

훔 입력이 안맞나 보다 ㅜㅜ

 gst-launch-1.0 multifilesrc location=/dev/fb0 ! video/x-raw, width=640, height=480 ! videoconvert ! jpegenc ! rtpjpegpay ! udpsink host=192.168.1.60 port=5000

움.. 싸이즈가 안맞나 보다.. ㅡ.ㅡ;

ㅋ.. 하나씩 하나씩 가는구나~~~

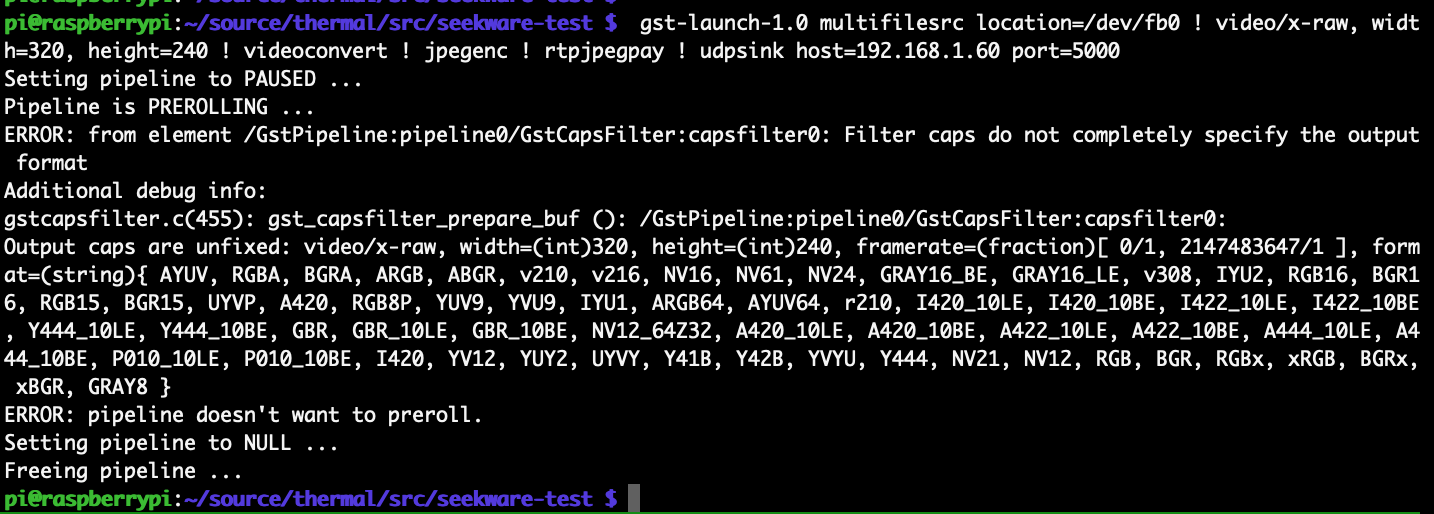

gst-launch-1.0 multifilesrc location=/dev/fb0 ! video/x-raw, width=320, height=240 ! videoconvert ! jpegenc ! rtpjpegpay ! udpsink host=192.168.1.60 port=5000

엄.. format과 framerate를 추가 했는데.. 음..

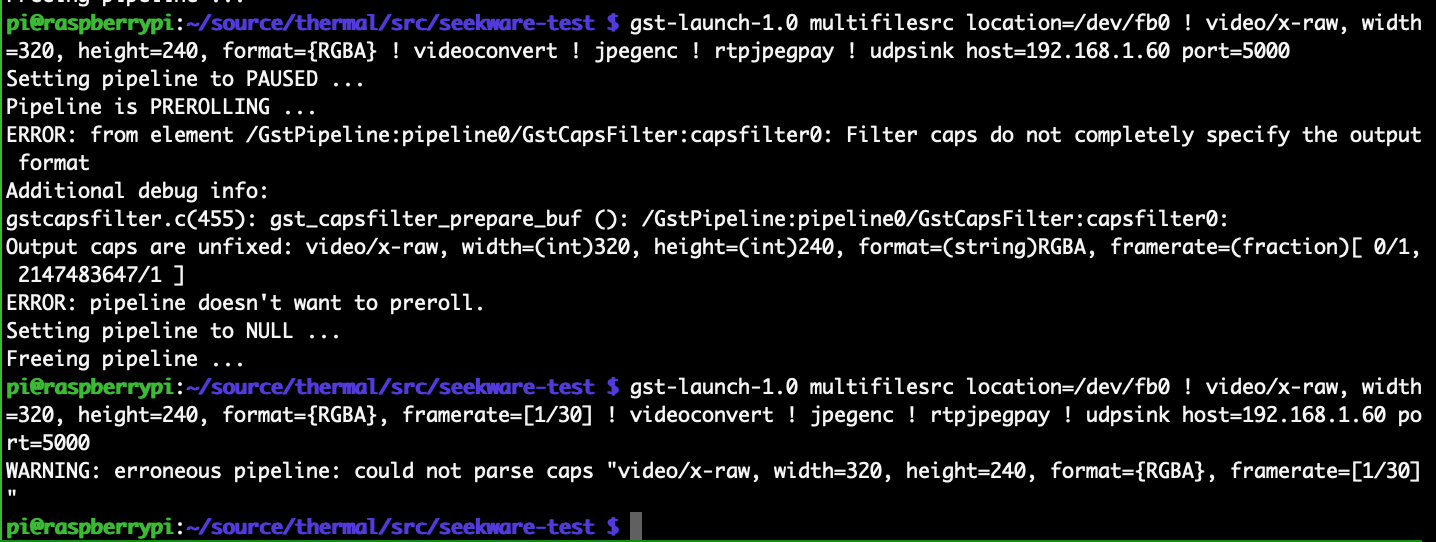

gst-launch-1.0 multifilesrc location=/dev/fb0 ! video/x-raw, width=320, height=240, format={RGBA}, framerate=[1/30] ! videoconvert ! jpegenc ! rtpjpegpay ! udpsink host=192.168.1.60 port=5000

32bit RGB는  RGBA 나 ABGR 로 집어 넣구..

H.264 로 전송하면 좋다고 함 .

https://gstreamer.freedesktop.org/documentation/rawparse/rawvideoparse.html?gi-language=c

gst-launch-1.0 multifilesrc location=/dev/fb0 ! video/x-raw, width=320, height=240, format={RGBA}, framerate=[0/1] ! videoconvert ! jpegenc ! rtpjpegpay ! udpsink host=192.168.1.60 port=5000

훔 faramrate를 바꿨는데 여전히 에러는 동일하게나는건가?

pi@raspberrypi:~ $ gst-launch-1.0 multifilesrc location=/dev/fb0 ! video/x-raw, width=320, height=240, format={RGBA},framerate=[0/1] ! videoconvert ! jpegenc ! rtpjpegpay ! udpsink host=192.168.1.60 port=5000

WARNING: erroneous pipeline: could not parse caps “video/x-raw, width=320, height=240, format={RGBA}, framerate=[0/1]”

raw image 확인

mplayer설치.. 및 테스트 - 엄.. 이미지가 깨지는데.. 그리고 frame buffer 0 가 … 아무래도. 화면인것 같다. ㅋ..

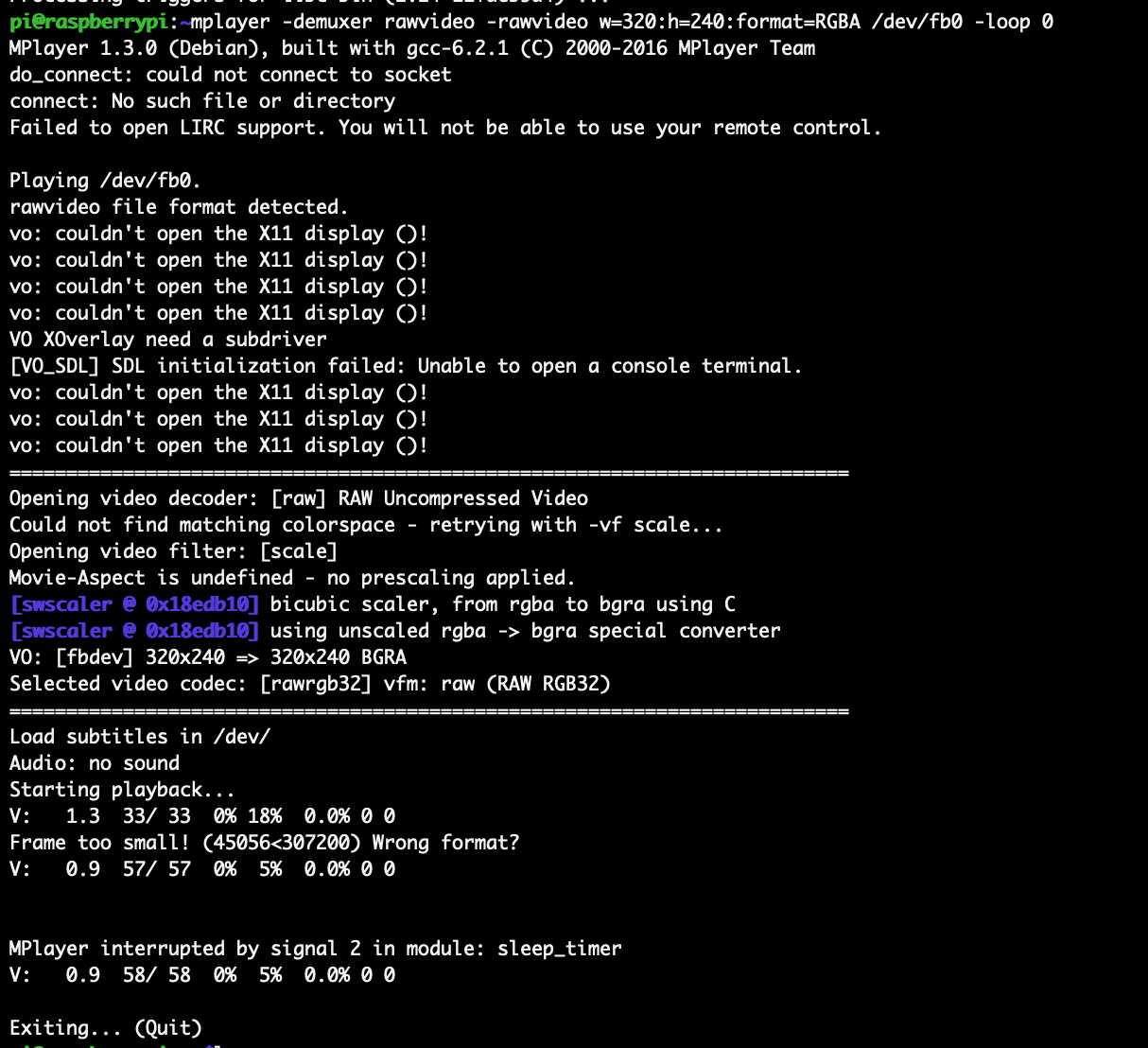

pi@raspberrypi:~mplayer -demuxer rawvideo -rawvideo w=320:h=240:format=RGBA /dev/fb0 -loop 0

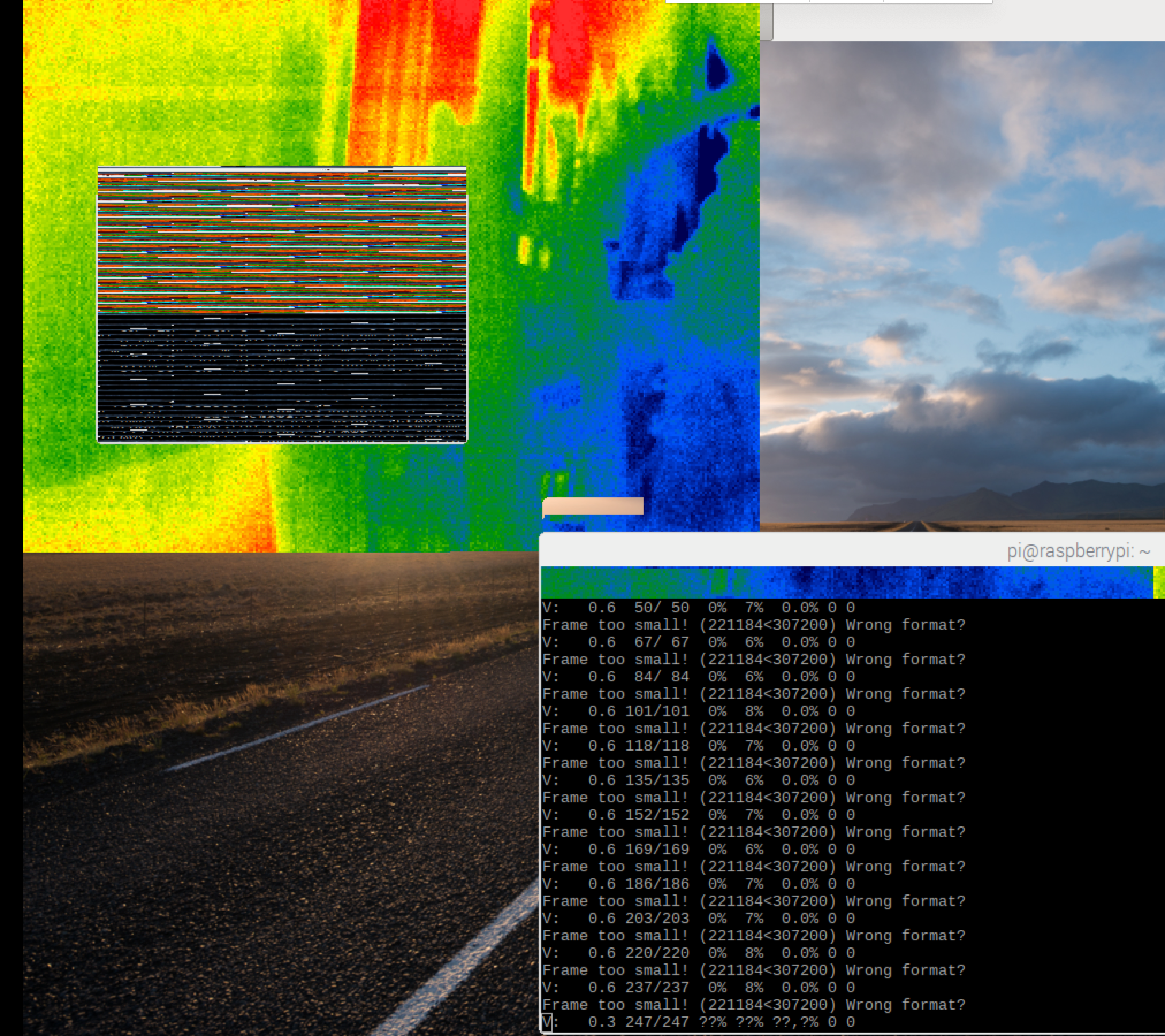

ㅋㅋㅋㅋ 이거 보니까 /dev/fb0에 뿌리고 있는데.. 거기가.. 화면이네 ㅡㅡ;

mplayer로 그리는 RGB데이터가.. 깨지는건.. 버퍼 영역을 잘못 잡아서 인것 같구.. ㅜㅜ

코드부터 다시 보자..  ^^ fb0가 아니라 새로운 영역에 쓰도록 바꾸면 될듯 ^^;

gstreamer debug

https://embeddedartistry.com/blog/2018/02/22/generating-gstreamer-pipeline-graphs/

https://gstreamer.freedesktop.org/documentation/tutorials/basic/debugging-tools.html?gi-language=c

debug결과물

1. driver 생성 - misc_register 참고. - blockdevice driver를 만들면 됨. -참고

• 참고2 참고3

1. v4l2 usb driver생성.

2. sample « 안드로이드 로그 생성 관련 블록디바이스 드라이버 사용 코드

3. ram disk sampel source code  - sample   « test

4. driver sample code  « 한국 개발자 간단 설명

5. block device driver  « 블록 디바이스 드라이버에 대해서 전체적인 설명이 영어로 잘 되어 있음

6. simple block device driver example, same source code   « test

make file을 추가해준다.

obj-m := sbd.oKDIR := /lib/modules/$(shell uname -r)/buildPWD := $(shell pwd)default:$(MAKE) -C $(KDIR) SUBDIRS=$(PWD) modules

-> build할때 linux/module.h를 못찾음.. 참고

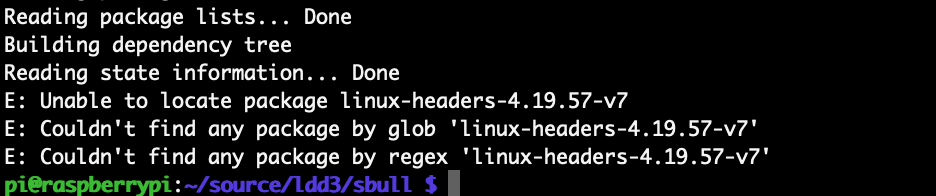

[# sudo apt-get update && sudo apt-get install linux-headers-uname -r  ]

-> 설치 에러 남 ㅡ.ㅡ;

엄 ..  stackoverflow에서 커널 업데이트하면 된다고해서 ㅡ.ㅡ; 라즈베리 업데이트 함.

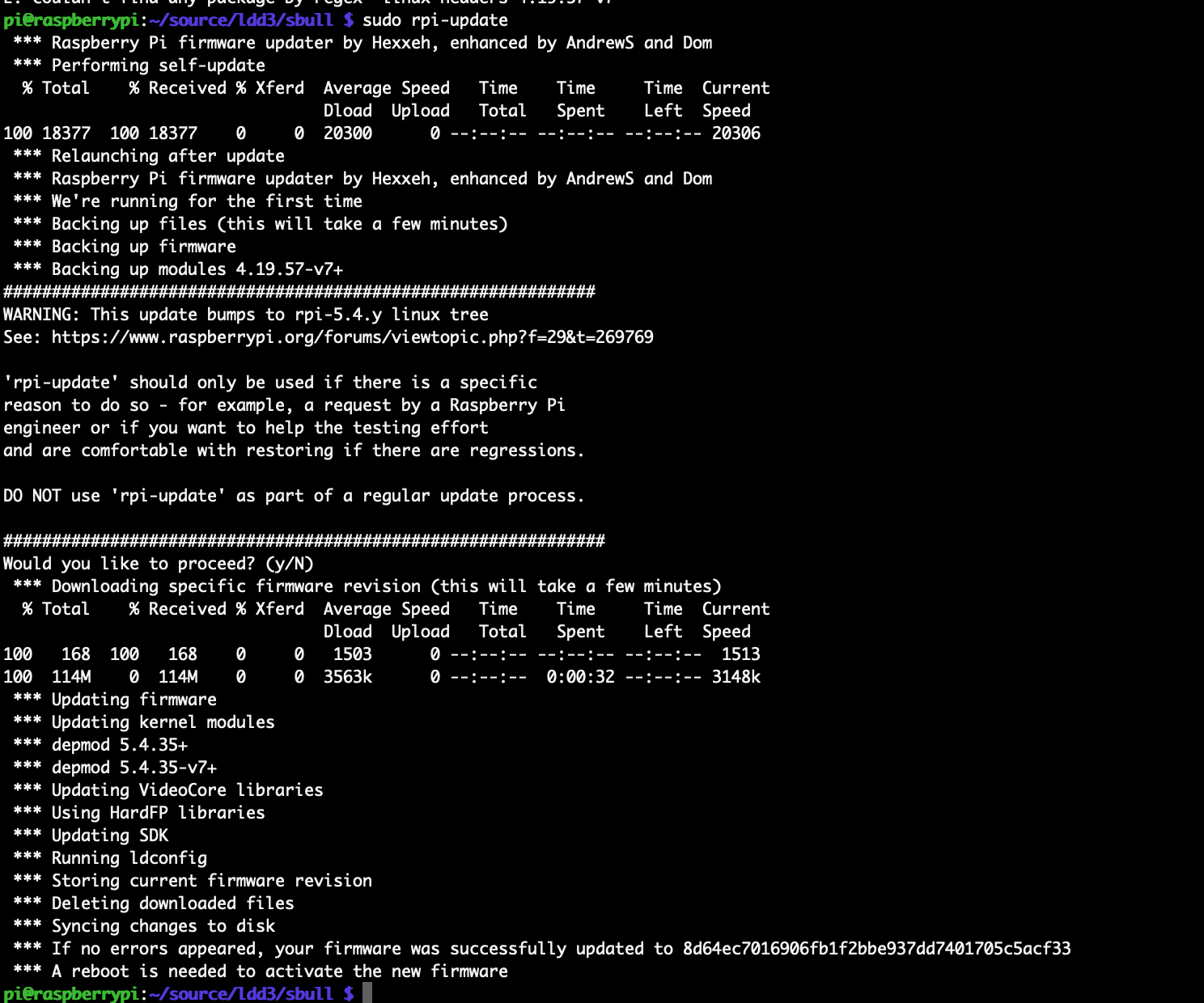

$sudo rpi-update

\
